面对DXF_DWG转换中的折弯线挑战
在使用低版本的SOLIDWORKS软件将钣金设计图纸导出为DWG格式时，工程师们时常会碰到一个令人头疼的难题：折弯线在转换过程中被错误地识别为中心线。

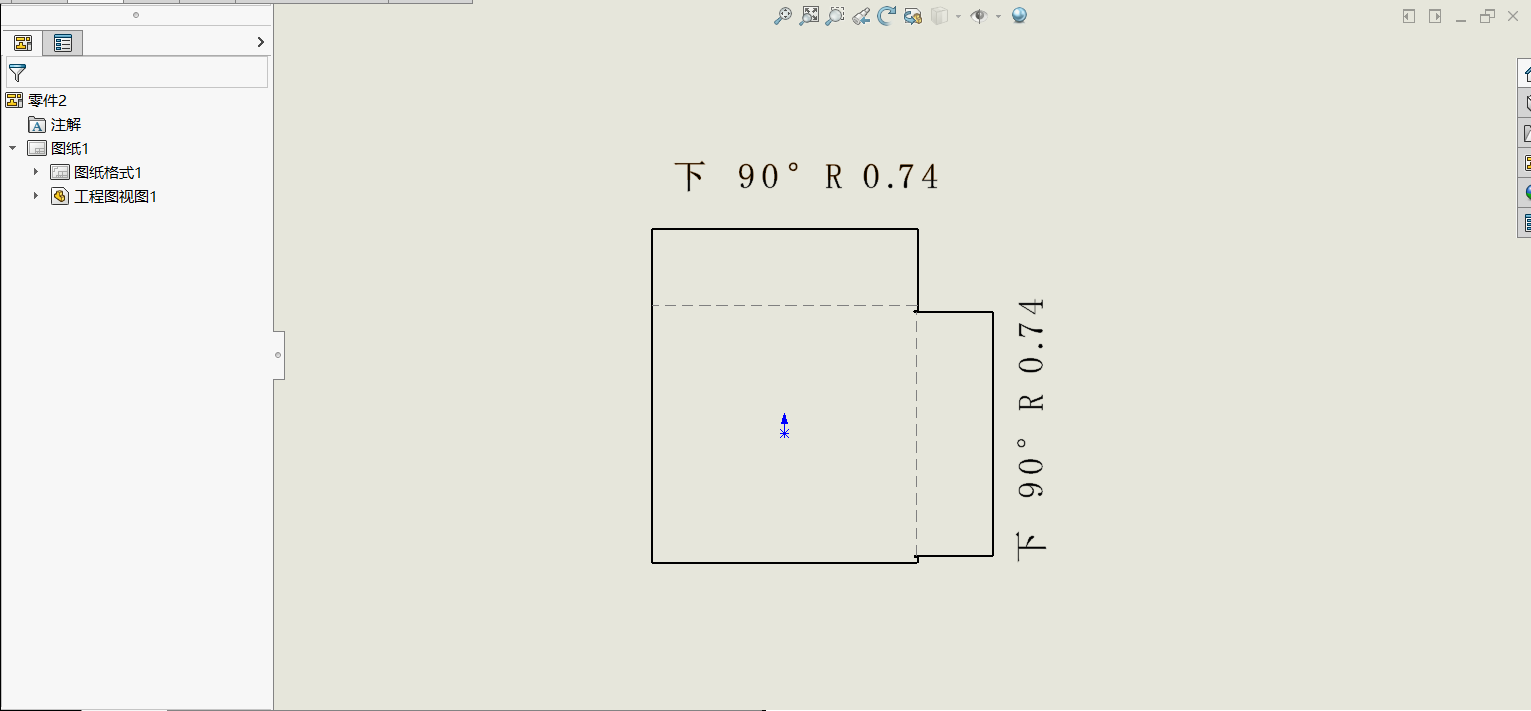

SOLIDWORKS 原图示例

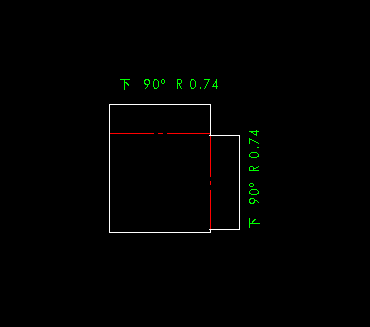

导出结果示例（SOLIDWORKS 2021版，通过映射文件导出DWG）
这种转换的不准确性不仅增加了工程师们的工作量，还迫使他们不得不借助其他软件工具，对DWG文件中的图层和线条类型进行繁琐的修改，这无疑降低了工作效率。

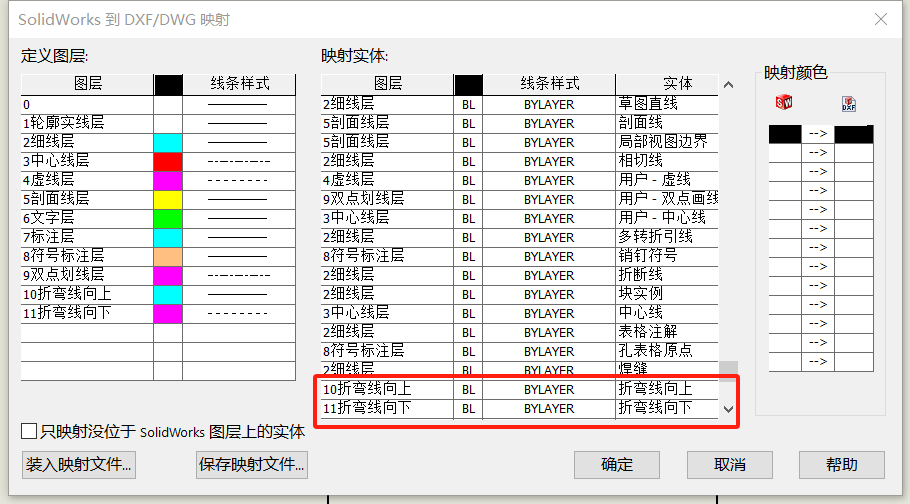

为了有效应对这一挑战，SOLIDWORKS不断更新，在2022版本引入了重要的功能改进。在这一版本中，钣金零件的折弯线得到了正确的分类和处理，不再被统一识别为中心线。当使用映射文件导出DXF/DWG文件时，工程师们现在可以在导出选项中明确指定“折弯线向上”或“折弯线向下”，从而确保折弯线在转换后的文件中得到准确表示。

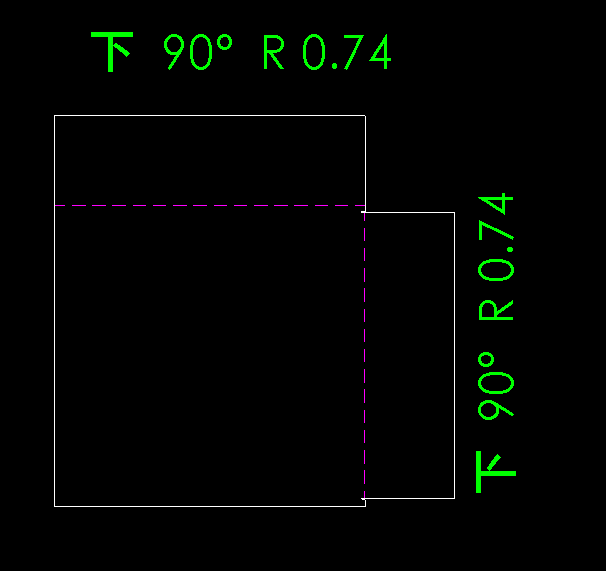

优化后的映射文件导出效果（SOLIDWORKS 2022版
这一改进使得导出的DWG文件能够精确无误地展现折弯线的实际状态，不仅显著提升了工作效率，还确保了设计数据的准确性和一致性。
SOLIDWORKS 原图示例
导出结果示例（SOLIDWORKS 2021版，通过映射文件导出DWG）
这种转换的不准确性不仅增加了工程师们的工作量，还迫使他们不得不借助其他软件工具，对DWG文件中的图层和线条类型进行繁琐的修改，这无疑降低了工作效率。
为了有效应对这一挑战，SOLIDWORKS不断更新，在2022版本引入了重要的功能改进。在这一版本中，钣金零件的折弯线得到了正确的分类和处理，不再被统一识别为中心线。当使用映射文件导出DXF/DWG文件时，工程师们现在可以在导出选项中明确指定“折弯线向上”或“折弯线向下”，从而确保折弯线在转换后的文件中得到准确表示。
优化后的映射文件导出效果（SOLIDWORKS 2022版
这一改进使得导出的DWG文件能够精确无误地展现折弯线的实际状态，不仅显著提升了工作效率，还确保了设计数据的准确性和一致性。
此外，如果您正在为如何获取适用于SOLIDWORKS的映射文件而感到困惑，我们为您提供了一个便捷的解决方案。我们准备了免费的映射文件供您使用，只需简单几步操作即可轻松领取。这将使您的DWG文件转换过程更加顺畅和高效。快来领取这份免费的映射文件吧！
