SOLIDWORKS设计库中如何使用成型工具

在复杂的工程设计和建模过程中,工程师们常常需要借助各种工具和资源来提高工作效率。特别是在钣金零件设计时,在钣金件里面我们会使用SOLIDWORKS自带的成型工具内容进行绘制,也可以自定义成型工具内容,来提高我们钣金件的建模效率。

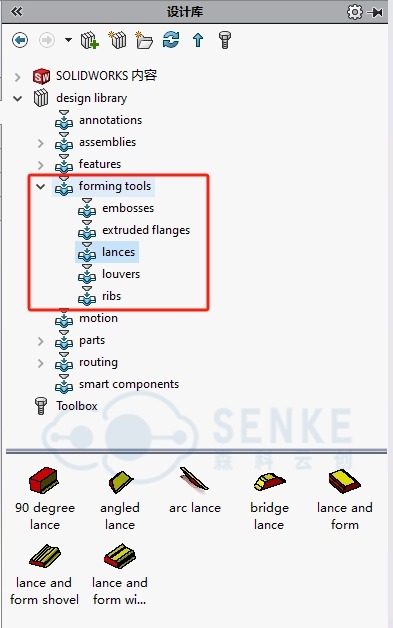

一般来说,SOLIDWORKS是自带有成型工具,在我们的设计库右侧的design library里面的forming tools,如图所示


在做钣金设计的过程中,SOLIDWORKS自带的成型工具可以不满足,这个时候,可以自己新建成型工具文件夹来制作成型工具。如下图所示:

>  建立基体特征>在基体特征上建立欲成形的内侧外观

>【插入】>【钣金】>【成形工具】命令

>  选择停止面与移除面(可选)

将文件储存至成形工具文件夹(扩展名为*.sldprt)或者存为(*.sldftp格式)

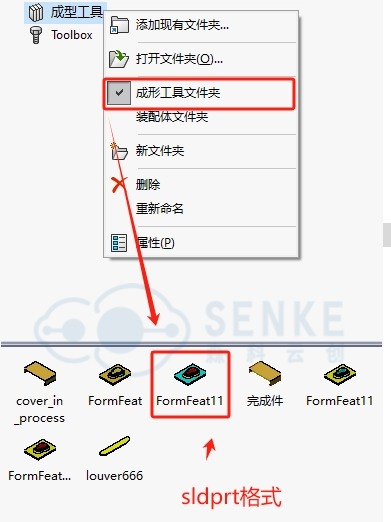

当保存的为sldprt格式的文件,这个时候在我们设计库里面选择的文件夹是勾选设置成型文件夹,否则是无法作为成型工具使用,如图所示



当保存的为sldftp格式的文件,这个时候在设计库里面选择的文件夹则不需要进行勾选。

如您还有更多SOLIDWORKS技术问题,欢迎咨询我们~
