SOLIDWORKS包覆应用，一招解决重复出图问题！

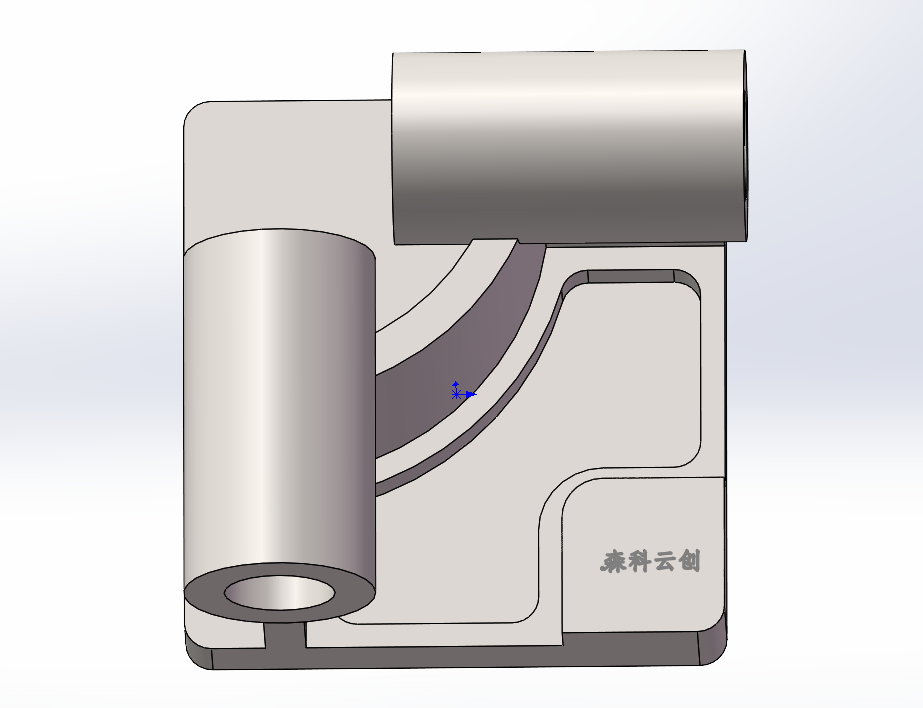

SOLIDWORKS中所用到的包覆命令一般应用在模型LOGO之中， 在包覆命令当中有多种特征可供选择，突出、深刻、平刻三种方式，如下图所示，作者可以通过草图编辑字体，同时可以通过标注确定字体位置。

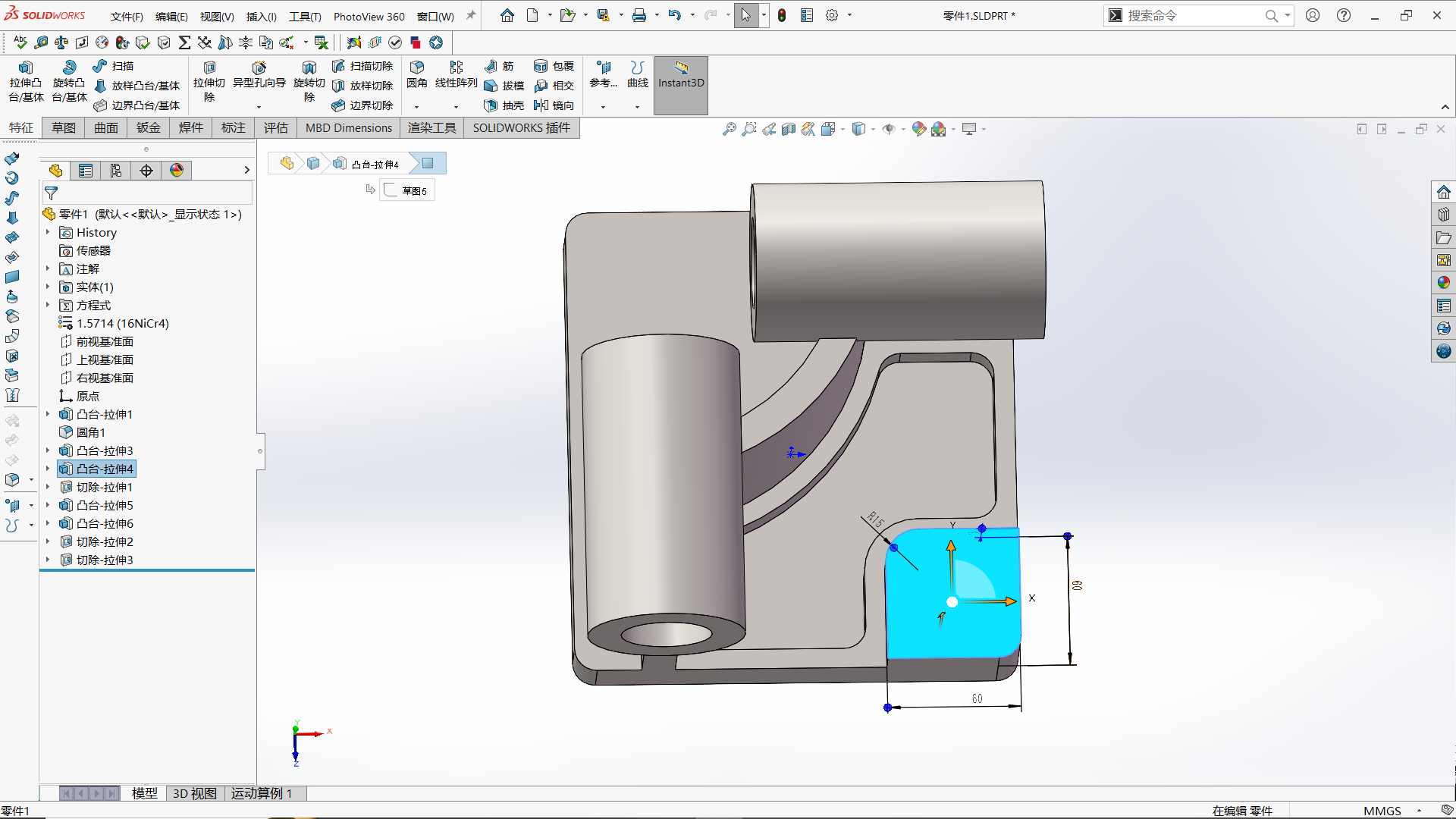

1.打开所需要进行包覆的模型文件，并选择好对应的面进入草图绘制，如下图所示。

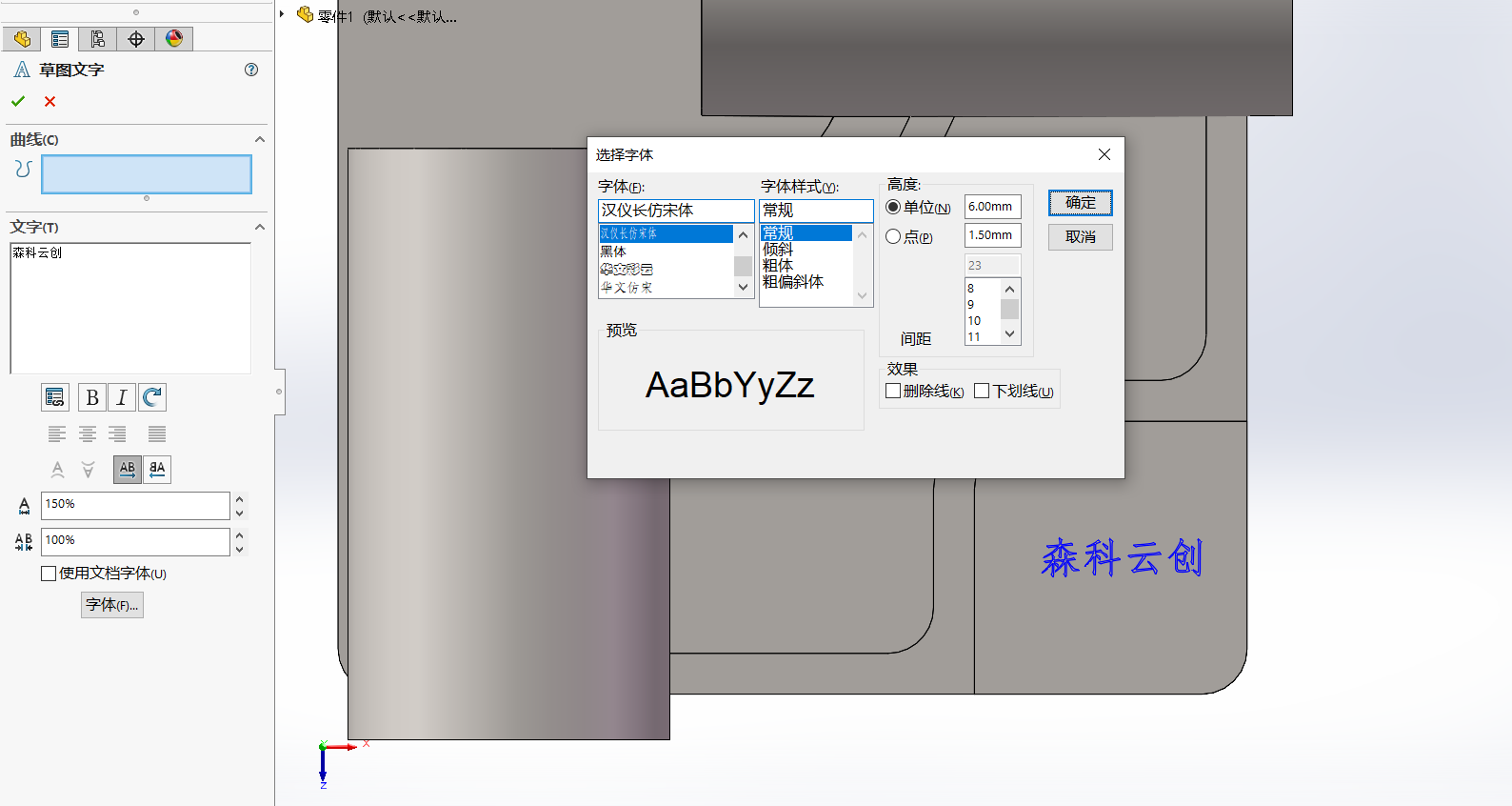

2.进入草图绘制之后，绘制字体草图并调整好字体的大小，如下图所示

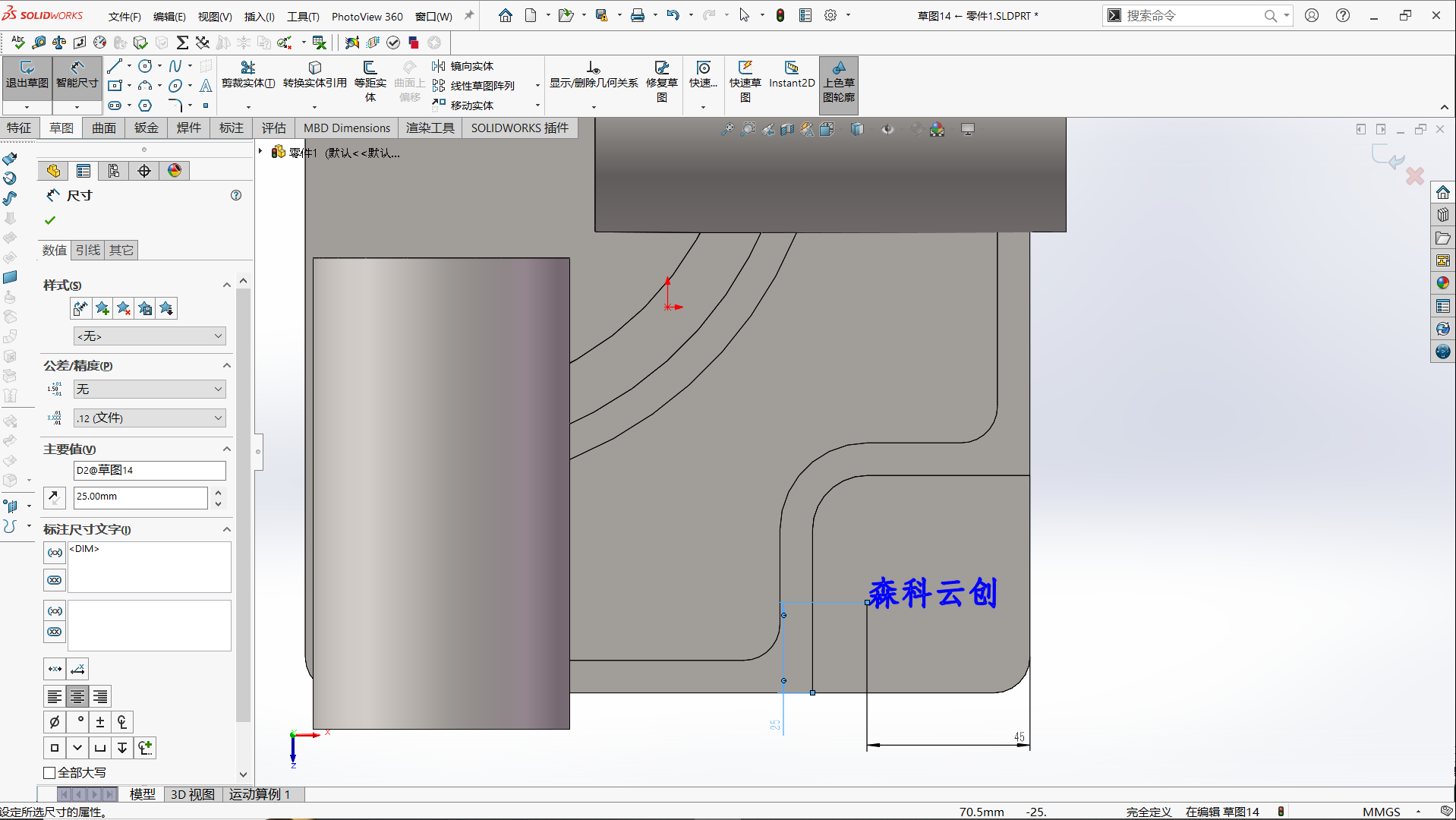

3.调整好字体大小尺寸后，进行尺寸的标注，锁定草图位置，在该处锁定位置时，需要找到字体左下角的点，将点与边线进行进行标注，如下图所示。

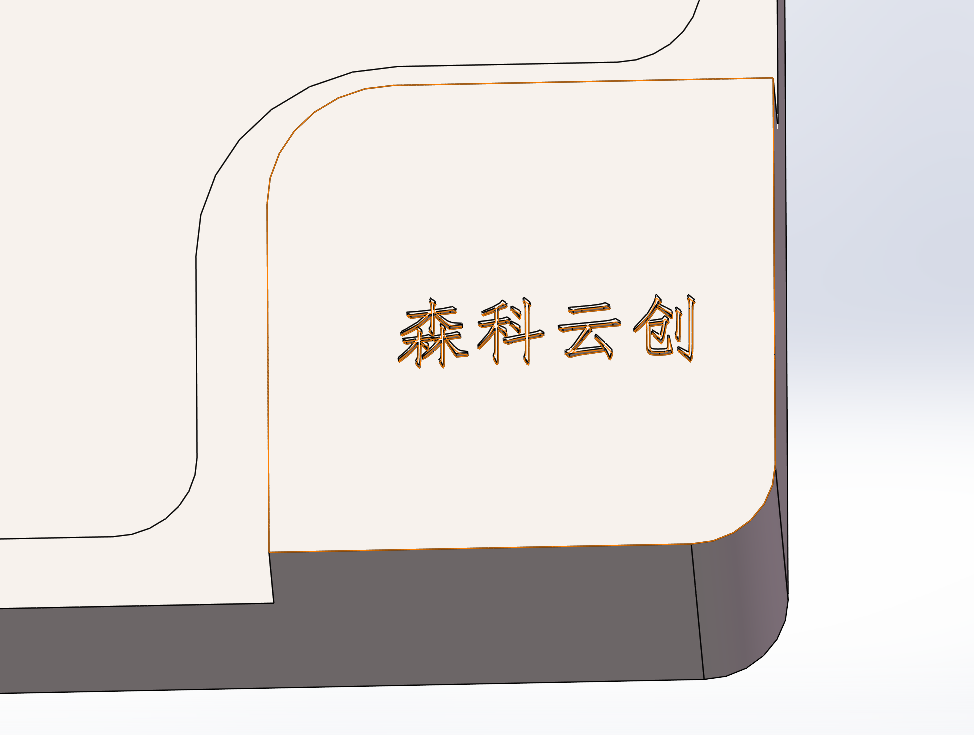

4.退出草图后进入至包覆命令，包覆中有三种类型，三种类型应用在不同的场景，选择好对应的类型与方法可以呈现出不同的样式，另外就是调整好包覆的参数与拔模方向，这都是可以根据作者所需进行调整的，包覆完成后呈现的效果如下图所示。

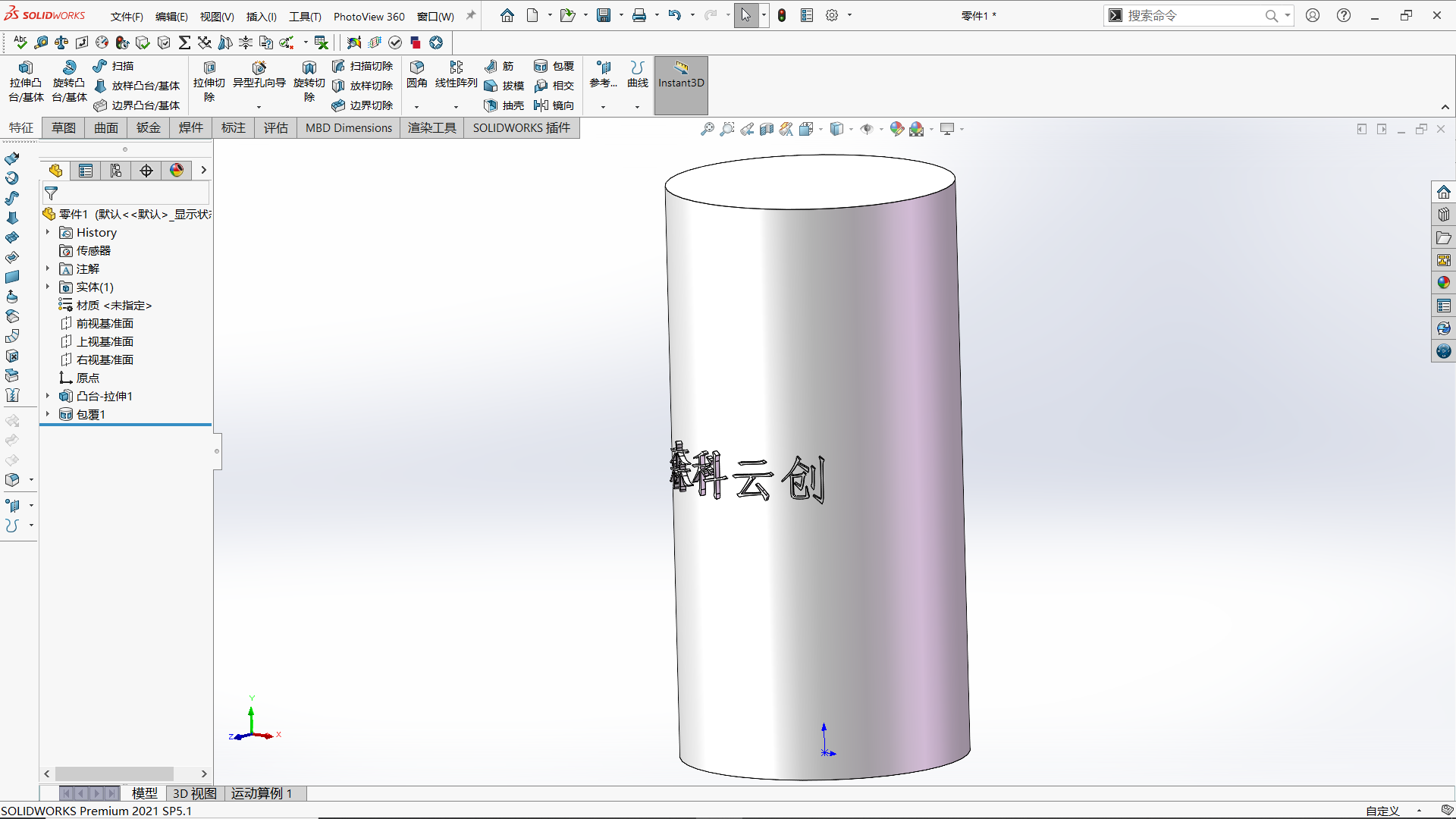

另外还可以以圆柱的方式将Logo附着，同样是以选择所要包覆的面添加特征。
包覆命令的巧妙运用可以直接在模型上标注出对应的LOGO，生成的时候可以快速生成，常应用在零件，产品等各个领域，熟悉各类SOLIDWORKS的命令不仅能快速的提升出图效率，且能找到对应的方式方法。
