关于SOLIDWORKS的曲面功能，用于创建复杂曲面几何体的工具集，包括曲线工具、表面创建、修剪与合并、曲面编辑和曲面分析等，以帮助用户实现高质量产品设计与制造，利用SOLIDWORKS的曲面功能可以实现一些复杂曲面的绘制。这些功能为用户提供了灵活性和创造力，以实现各种设计需求，并在产品开发过程中确保几何体的精确性和质量。

下面我们用SOLIDWORKS绘制一个莫比乌斯环架的案例来看一下曲面功能的简单应，莫比乌斯环是一种特殊的曲面，具有一个边和一个面，通过将带状物扭转一半并粘合边缘而形成。

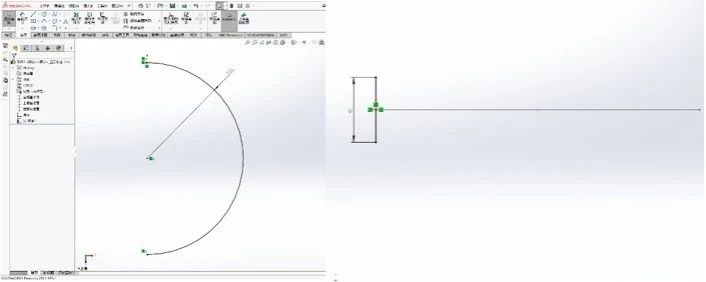

新建一个新的零件文件，在上视基准面绘制一个半径为150的半圆，在右视基准面绘制一条60的直线，直线的中点与半圆的起始点重合，也就是和原点重合。注意：此为两个草图。

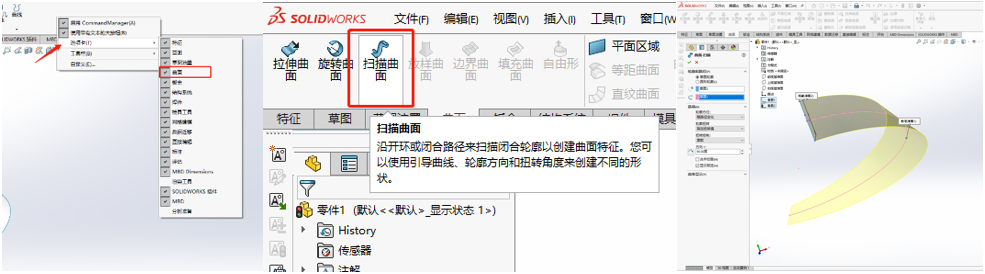

在工具栏找到“曲面”工具，并打开，用扫面曲面绘制这一个曲面，如果用特征中的曲面是无法扫描非闭合的草图的，所以要使用曲面中的扫描曲面。打开之后选择我们绘制的草图作为扫描的对象，轮廓扭转选择指定扭转值为90度。

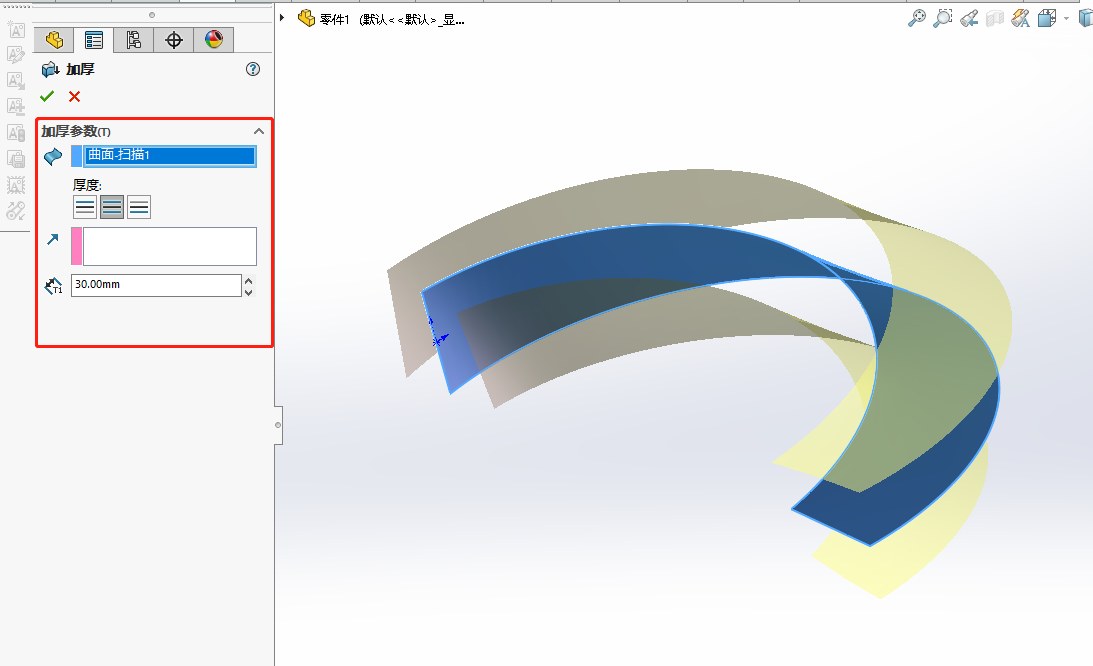

同样在“曲面”里使用加厚工具，厚度选择两侧对称30mm。

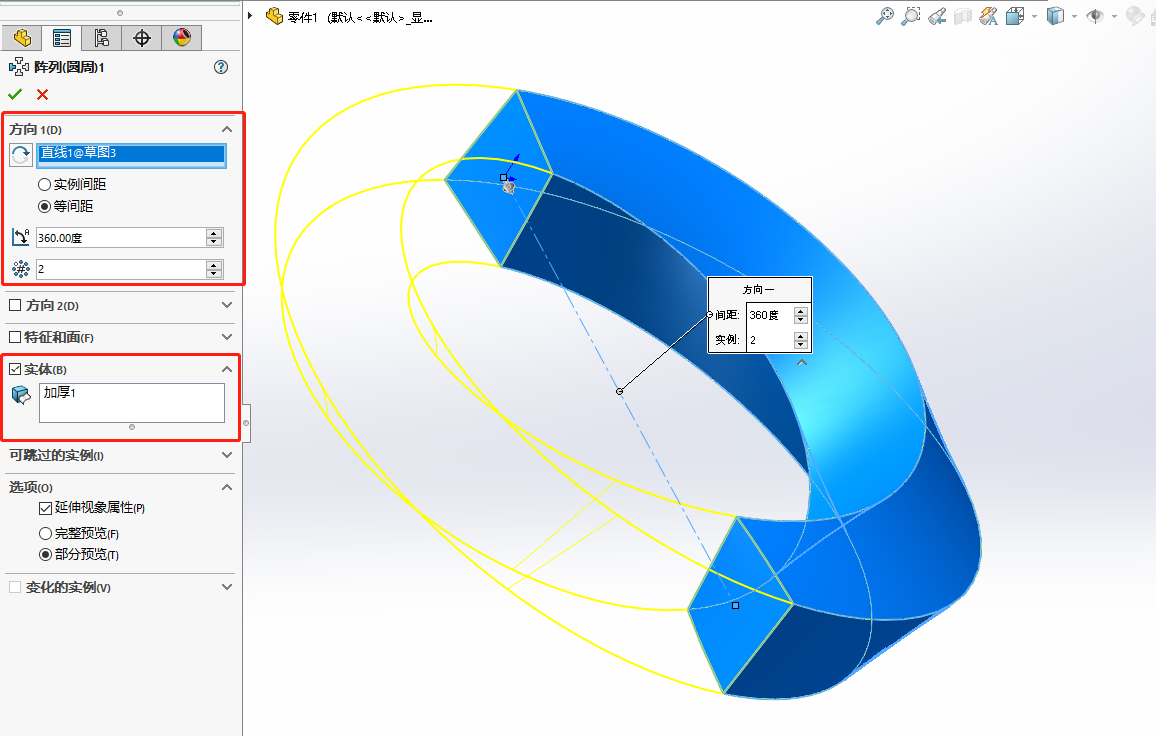

继续选择上视基准面新建草图画一条从原点出发的直线作为辅助线，然后通过圆周阵列将加厚出来的实体进行阵列，这里为什么不能使用镜面呢？是因为这一个扭转的半圆切面并非完全对称，如果使用对称来生成另外一面实体会导致连接处无法完全闭合，生成的3D草图有缺陷。

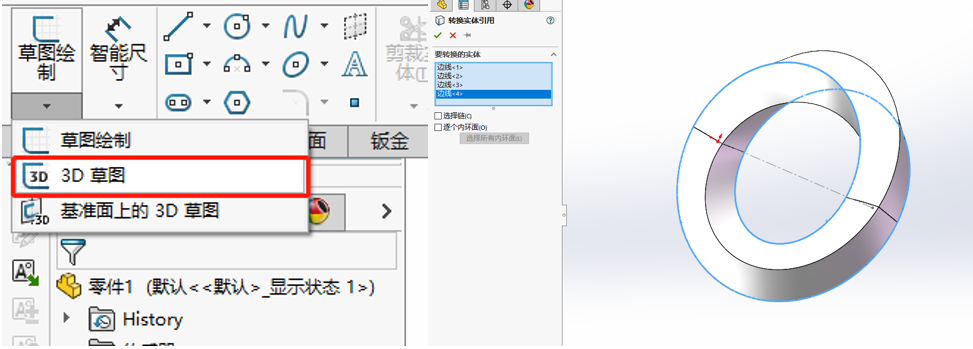

下一步是打开“草图绘制”中的3D草图，进入3D草图编辑之后，用转换实体引用选择这个实体中的一条可以行程闭环的线作为3D草图，我们在绘制这个莫比乌斯环的模型时会产生两条环形闭合的曲线，在转换实体引用时只需要选择其中一条进行转换便可以了。

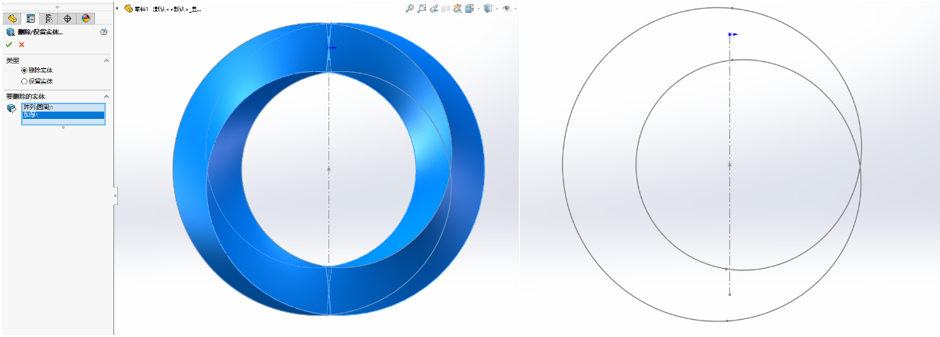

得到了莫比乌斯环架的3D草图后，便可以删除实体，找到“删除/保留实体”，选择删除的实体，便留下我们绘制的3D草图。在此还需要新建一个草图，作一个点与我们已经绘制的直线辅助线重合，并处于该线的中心位置。

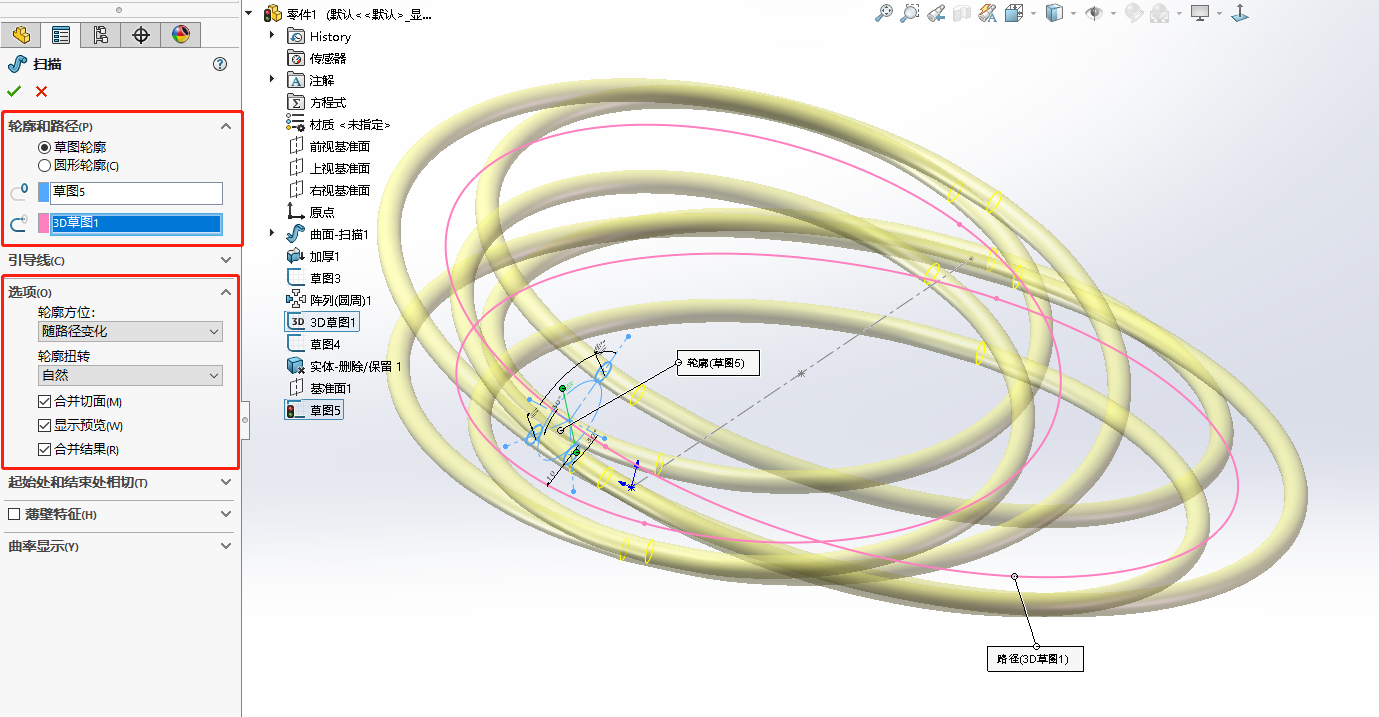

利用上一个步骤中生成的草图，我们新建一个基准面，基准面参考点和参考线如图中所示，然后便可以在该基准面上绘制我们需要生成的莫比乌斯环架的草图。作为构造线的圆的圆心需要与我们生成的3D草图重合，另外三个直径为10的圆则是与这个圆相切。草图绘制完成后就可以使用“特征”中的扫描，选择3D草图作为扫描路径，便可以生成三条相互平行的莫比乌斯环架。注意选项的轮廓扭转要改为“自然”，并勾选合并切面和合并结果，

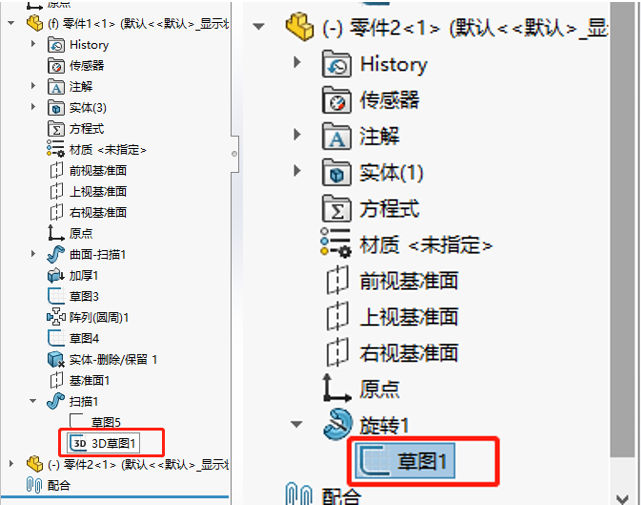

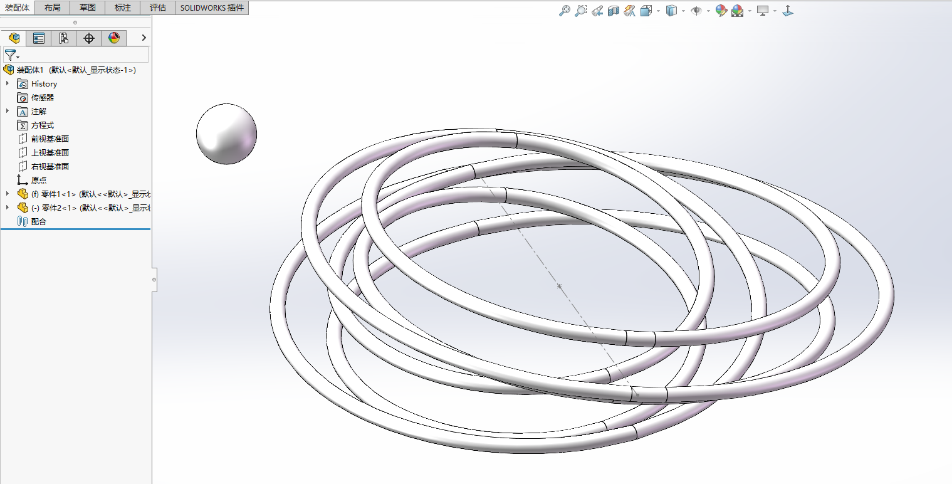

新建一个零件文件，绘制一个直径为40mm的球。再新建一个装配体文件，插入莫比乌斯环和球体，莫比乌斯环为固定，在配合之前，需要将环架的3D草图和球体草图的改为显示，在草图不隐藏的状态下配合。

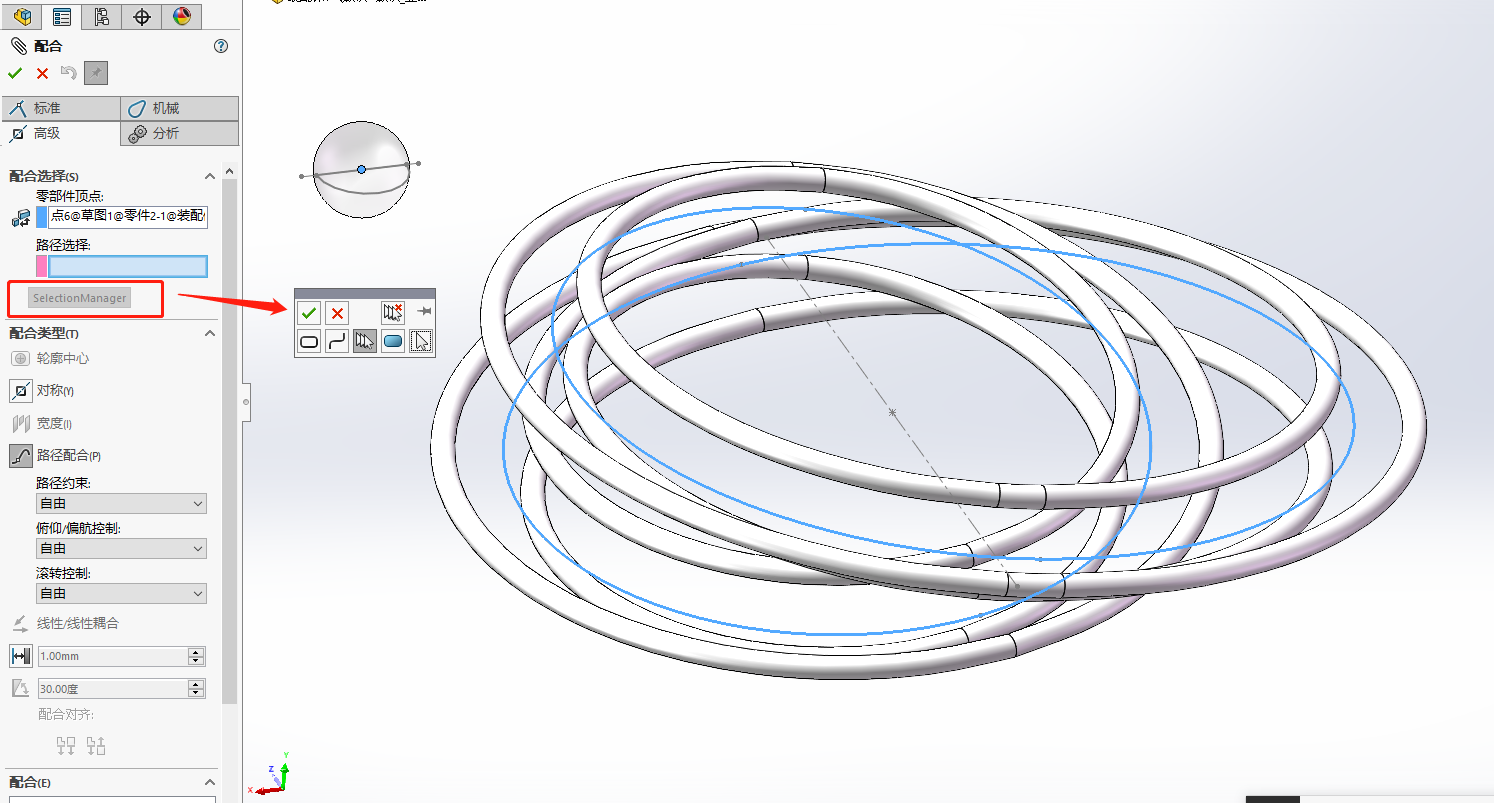

在高级配合下选择路径配合，进入路径选择下面的SelectionManager，可以选择多条曲线并在确认选择后生成一条闭合的3D曲线，零部件的顶点选择球体的中心点，完成配合后小球就可以在莫比乌斯环架上环绕运动。
